Eine der häufigsten Fragen von Kundenseite lautet: Wie wird ein Gasdruckminderer richtig an ein Gaskochfeld (bzw. generell im Haushalt) angeschlossen? Um die Installation im Detail zu erklären, zeigen wir Ihnen in dieser Anleitung – inklusive vieler Bilder – die richtige Reihenfolge der Arbeitsschritte.
Beachten Sie dabei: Verwenden Sie lediglich einen Haushaltsregler, also einen Gasdruckminderer für geschlossene Räume! Nur dieser ist für Gaskochfelder, Gasherde oder auch einen fahrbaren Gasofen im Innenraum geeignet.
Inhaltsverzeichnis

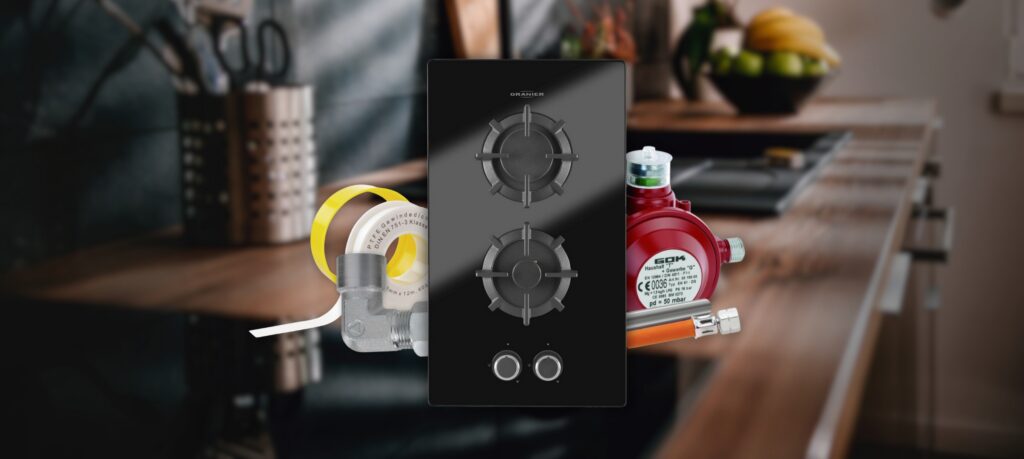

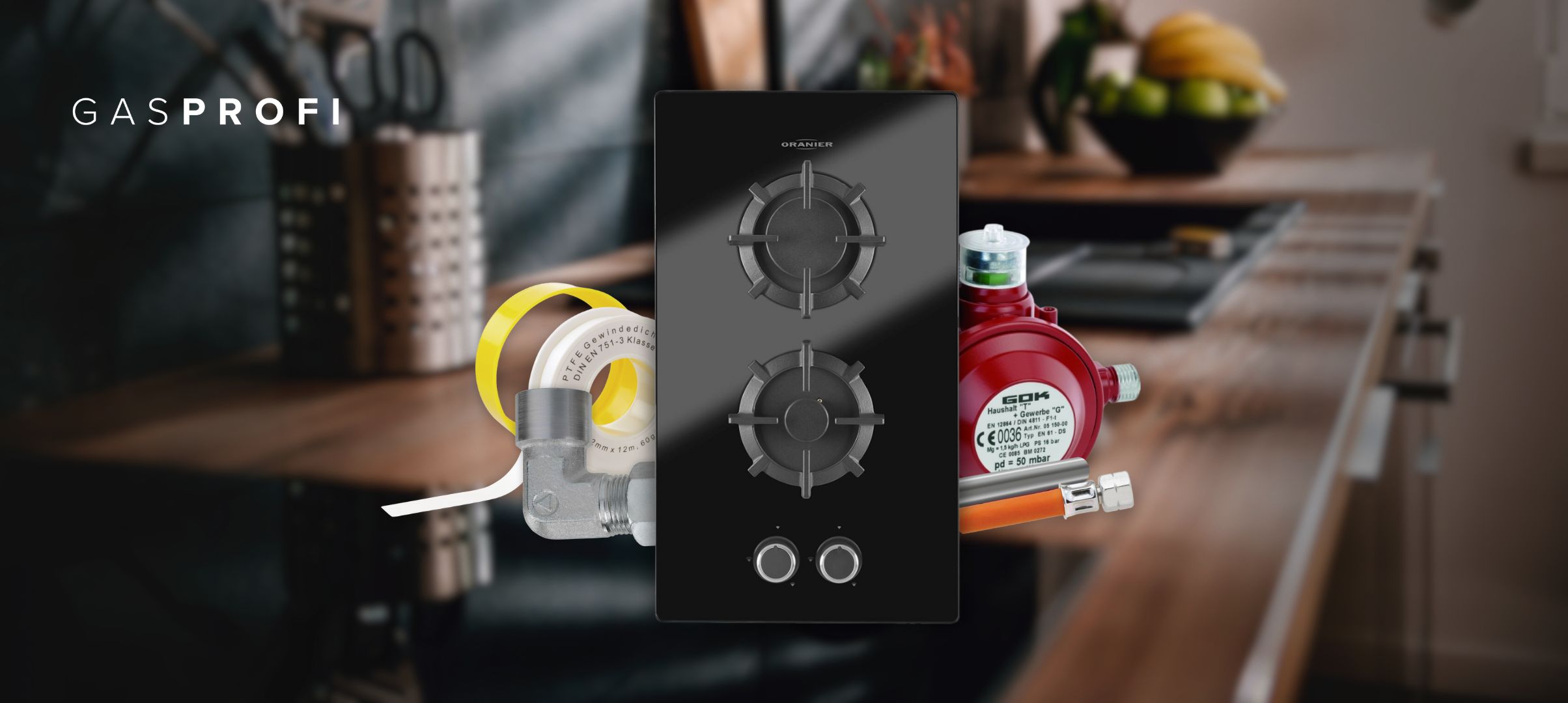

Welche Teile benötige ich zum Anschluss eines Gaskochfeldes?
In unserem Webshop finden Sie das Hausanschlussset, welches alle notwendigen Teile zum ordnungsgemäßen Anschluss eines Gaskochfelds in Küche & Co. enthält. Neben dem eigentlichen Haushaltsdruckminderer (weitere wichtige Informationen dazu finden Sie in unserem Druckminderer FAQ) sind die folgende Teile im Set enthalten:
- 40 cm Propangasschlauch 1/4″ x 8mm Schneidringverschraubung
- 40 cm Stahlrohr 8 mm
- Winkelreduzierungsstück von 1/2″ auf 8 mm Rohr
- Teflonband
Wir empfehlen Ihnen, das Herdanschluss-Set Pro der Firma GOK zu verwenden. Im Gegensatz zum herkömmlichen Herdanschluss-Set ist eine Edelstahl-Wellschlauchleitung integriert. Diese ist einen Meter lang und macht die Verbindung zwischen Gasregler und Gasherd besonders einfach, da der Schlauch recht flexibel ist. Großer Vorteil des Edelstahl-Schlauchs: Im Gegensatz zu konventionellen Gasschläuchen muss man ihn nicht wiederkehrend austauschen, da er keiner Alterung unterliegt. Zweiter Bestandteil des Sets ist ein Druckregler, der speziell für die gesetzlichen Vorgaben zum Einsatz im Gebäude konzipiert ist. Solche Druckregler benötigen nämlich eine Überdruck-Sicherheitseinrichtung (S2SR), eine thermische Absperreinrichtung und ein Manometer.
Größter Vorteil der Pro-Variante ist sicherlich, dass der Edelstahlschlauch keiner Alterung unterliegt. Das heißt: Er muss auch nicht nach einer vorgeschriebenen Anzahl von Jahren getauscht werden und ist überdies natürlich sehr flexibel im Gegensatz zu einer starren Rohrleitung.
Montage der einzelnen Teile an ein Haushalts-Gaskochfeld
Um den Einbau der einzelnen Bauteile am Kochfeld/Herd durchzuführen, benötigen Sie lediglich einen 17er- und einen 14er-Maulschlüssel. Richten Sie sich Ihren Arbeitsplatz so ein, dass Sie genügend Bewegungsfreiraum haben. Mit den folgenden vier Schritten zeigen wir Ihnen die beste Vorgehensweise zur Montage. Wir beginnen ausgehend vom Gaskochfeld.
Außengewinde und Teflonband
Gaskochfelder haben meistens ein 1/2″ Zoll Außengewinde. Als erstes verwenden Sie das im Set befindliche Teflonband. Entnehmen Sie von der Rolle bitte so viel Teflonband, dass Sie es ca. drei bis vier Mal um das Gewinde des Kochfelds legen können. Achten sie beim Aufbringen des Bandes darauf, dass Sie es mit leichtem Druck der Finger auf dem Gewinde befestigen. Anschließend befestigen Sie das 1/2″ Winkelreduzierungsstück: Schrauben Sie dieses auf, bis es fest auf dem Gewinde sitzt. WICHTIG: Das Ende des Winkelstücks sollte nach dem Aufschrauben in die Richtung zeigen, in der Sie mit der weiteren Installation fortfahren möchten.
Montage des Stahlrohrs an die Winkelverschraubung
Nun verwenden Sie das beigelegte 40 cm lange Stahlrohr. Dieses ist bei uns übrigens auch in anderen Längen zu bekommen. Achten Sie darauf, dass Sie im Webshop die Richtige ausgewählt haben und stecken Sie das entsprechende Rohr in das Ende der Winkelverschraubung (nicht die Überwurfmutter der Winkelverschraubung lösen, nur das Rohr in die Öffnung stecken).
Anschließend schrauben Sie mit einem 17er-Maulschlüssel die Überwurfmutter im Uhrzeigersinn langsam fest. Sie werden einen Widerstand bemerken. Dabei handelt es sich um den Schneidring, der sich unter der Mutter befindet und sich langsam auf das Stahlrohr presst. Führen Sie den Vorgang fort, bis die Überwurfmutter richtig fest auf dem Stahlrohr sitzt und dieses sich nicht mehr lösen lässt.
Gasschlauch anschließen
Gleiches machen Sie nun am anderen Ende des Rohres mit dem Gasschlauch. Auch dieser hat ein Ende, an dem eine Überwurfmutter mit einem Schneidring sitzt. Stecken Sie den Schlauch auf das Rohr und fangen Sie an, wie oben bereits beschrieben, die Mutter mit einem Schraubenschlüssel fest zu ziehen. Denken Sie hier bitte daran, auf jeden Fall zu kontern, das heißt mit einem 17er Schlüssel die Überwurfmutter festziehen und mit einem 14er Schlüssel am Schlauchgegenstück zu kontern. Ziehen Sie das Gewinde fest an.
Nun schrauben Sie den Gasschlauch an dem dafür vorgesehenen Gewinde des Gasdruckminderer fest. Mit einem 17er Schlüssel prüfen Sie, ob die Überwurfmutter (in dem Fall hat die Verschraubung ein Linksgewinde) fest auf der Verschraubung aufsitzt.
Haushaltsregler auf das Gasflaschenventil montieren
Als Letztes müssen sie nur noch den Haushaltsregler auf das Ventil der Gasflasche schrauben. Das Flaschenventil hat ebenfalls ein Linksgewinde (das hat man im Übrigen deswegen mal so festgelegt, damit insbesondere Kinder diese Verschraubung nicht einfach lösen können). Hier genügt es, wenn der Gasdruckminderer handfest angeschraubt wird.
Benutzen Sie auf keinen Fall eine Wasserpumpenzange zum Festziehen des Reglers, da diese den Regler aber insbesondere die Dichtung im Flaschenventil zerstören kann. Bitte daher unbedingt darauf achten, dass Sie nur mit der eigenen Kraft der Hand bzw. Finger arbeiten.
Prüfen, ob die Montage auch gasdicht ist

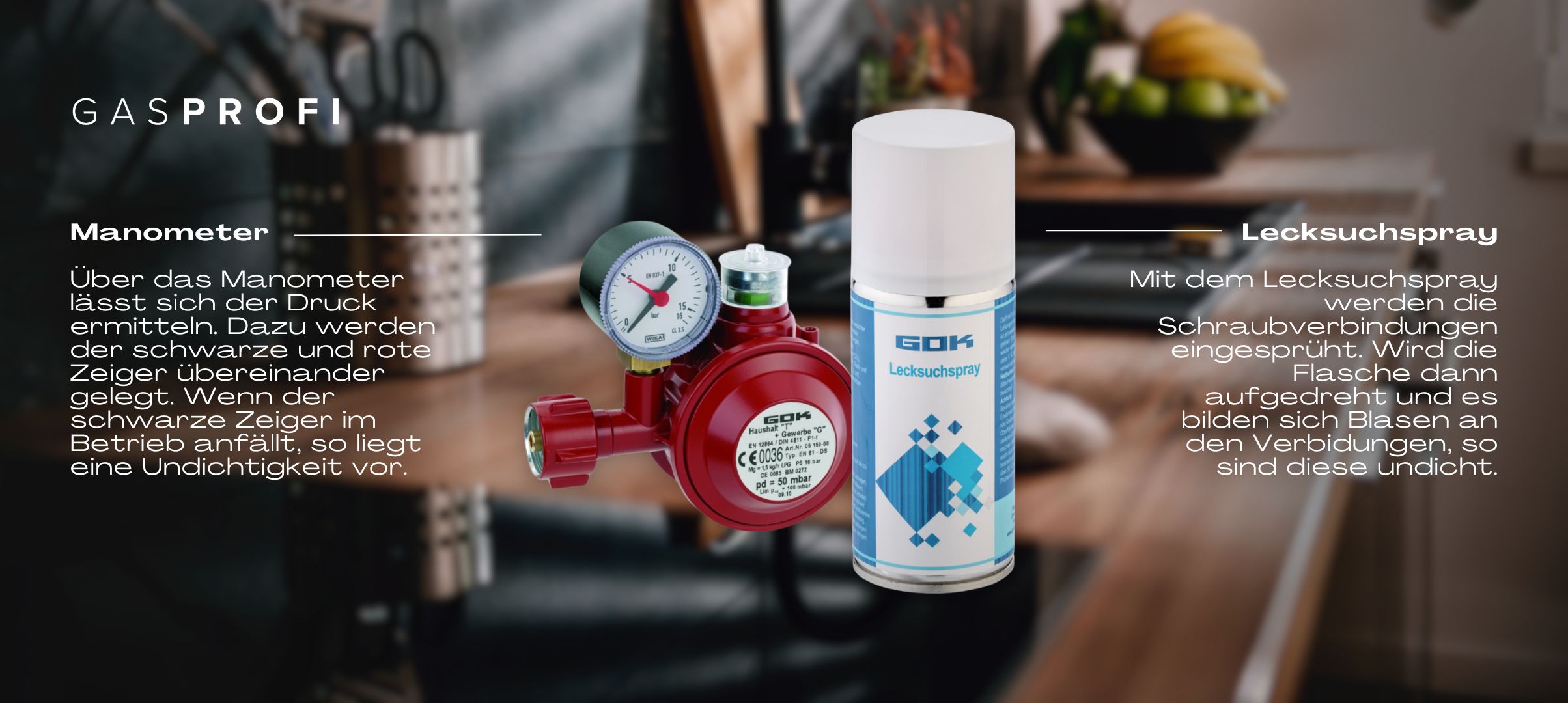

Im letzten Schritt empfehlen wir Ihnen noch, die Gasleitung des Gaskochfelds auf Dichtigkeit zu überprüfen. Dazu haben Sie zwei Möglichkeiten. Zum Einen können Sie dazu den Manometer verwenden, der am Haushaltsdruckminderer verbaut ist (dieser Druckminderer ist nicht dazu da um den Flascheninhalt zu ermitteln, sondern dient der Überprüfung der Dichtigkeit). Die genaue Vorgehensweise geht aus dem beigelegten Bedienzettel hervor. Weiterhin können Sie auch ein Lecksuchspray zur Hilfe nehmen und damit auch nur die kleinsten Leckagen feststellen und durch anschließendem Festziehen der Verschraubungen beseitigen.
Anmerkung zum Manometer
Nochmals in aller Deutlichkeit: Mit dem Manometer können Sie nicht erkennen, wie viel Gas sich noch in der Flasche befindet. Vielmehr dient es zur rechtzeitigen Erkennung von Leckagen und soll so früh genug von einer entstehenden Gefahr warnen. Wie die Überprüfung mit einem solchen Manometer funktioniert, zeigt Ihnen das folgende Video:
Fazit und ein abschließender Hinweis
Mit ein wenig technischem Verständnis lassen sich sowohl das Kochfeld bzw. der Gasherd als auch ein Haushaltsdruckminderer ordnungsgemäß anschließen. Wir empfehlen Ihnen hierfür das Herdanschluss-Set PRO.
Auch wenn Sie sich sicher sind, die Montage fachlich ordnungsgemäß durchgeführt zu haben, sollten Sie anschließend zu Ihrer eigenen Sicherheit den Gasanschluss von einem konzessioniertem Fachmann (Heizung- & Sanitär-Unternehmen) prüfen und sich ein Prüfprotokoll über die Dichtigkeit ausstellen lassen.
